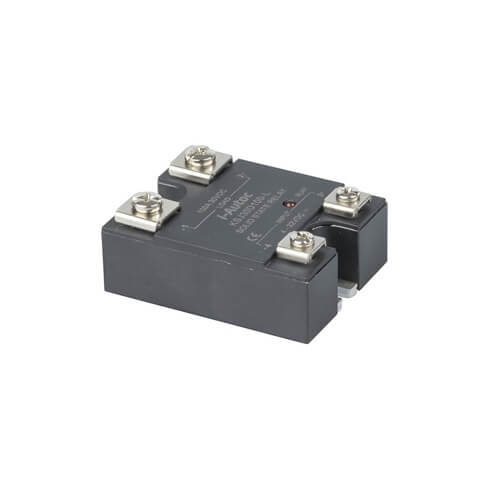

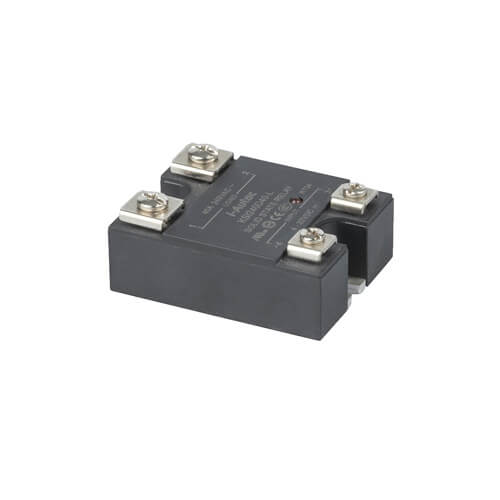

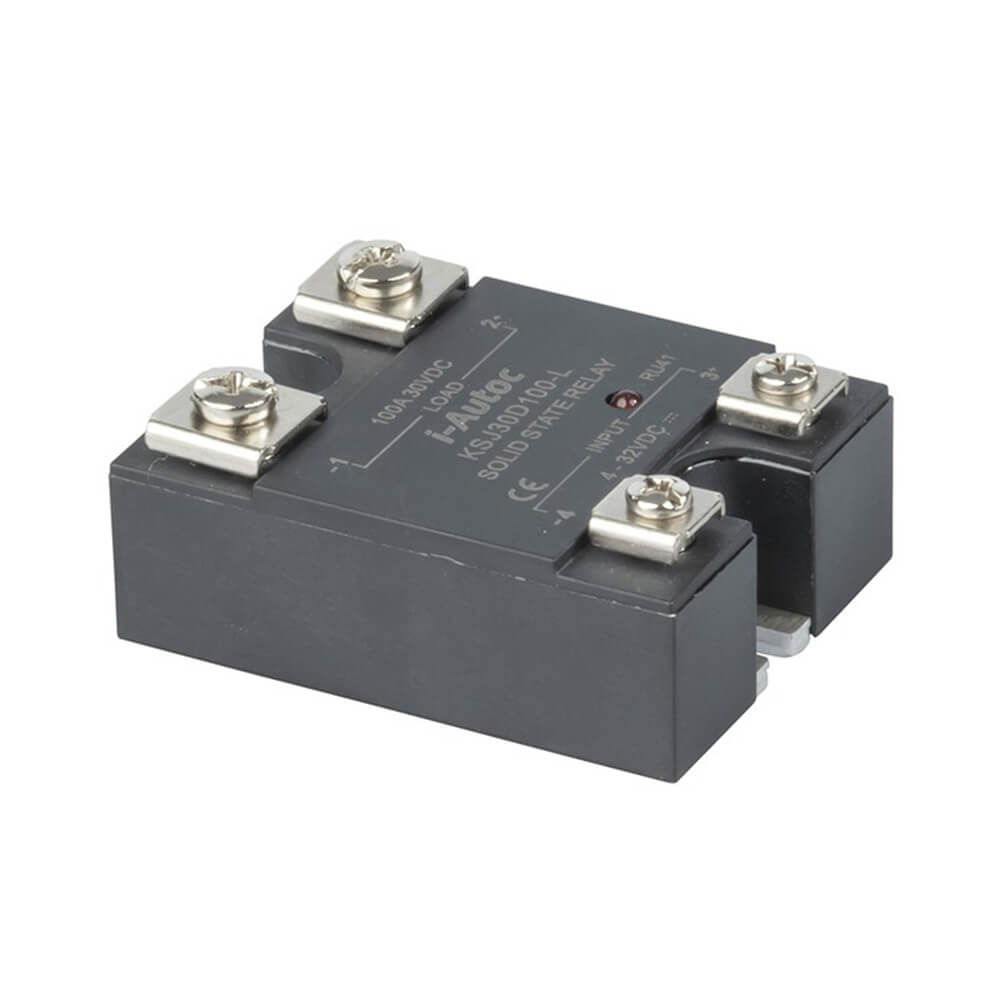

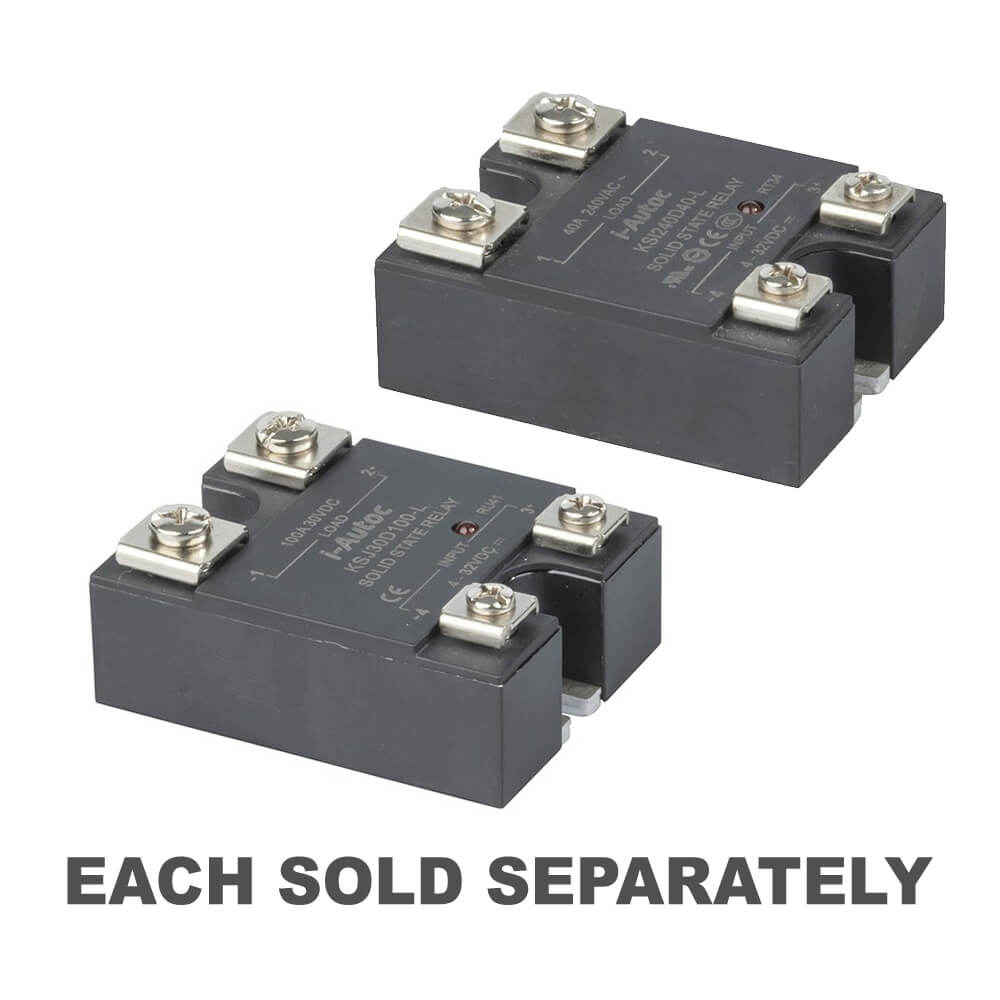

Dit paneel Mount Solid State Relay biedt 4 -32VDC -ingangsregeling, met een geschakelde uitgang met een beoordeling van 30VDC/ 100AMPS. Het schakelen van hoge stroom DC -ladingen vereist normaal gesproken het gebruik van een contactor om te voorkomen dat de contacten proberen te scheiden. Dit relais Solid State maakt gebruik van MOSFET -technologie om een economische en betrouwbare methode te bieden voor het schakelen van medium naar DC -belastingen met een hoog vermogen. Dit betekent dat er geen boogvermogen is en de lage on-state weerstand biedt een levensvatbaar alternatief voor de omvangrijke en dure contactoren.
Opmerking: inductieve belastingen moeten een diode -onderdrukking hebben (verwijs het bedradingsschema van het gegevensblad)
Uitgangscircuit
Laadspanning: 0-30VDC
Laadstroom: 0,02-100a
Max on-state weerstand: 0.007OHMS
Max on-state spanningsval: 0,35 V
Max Turn Time Time: 0,5 ms
Max schakel de tijd uit: 0,5 ms
Max Surge Current: 240A (10ms)
Ingangscircuit
Controlspanning: 4-32VDC
Controlestroom: 28MA MAX.
Min schakel spanning uit: 1
Product Specifications
- DC -spanning: 3V, 32V
- DC Current Draw: 28MA
- Montagemethode: chassis
- Bevestiging / beveiligingsmethode: verpesten
- Monteerschroefhoeveelheid: 2 stc
- Monteerschroef Maat: 2 mm
- Algemene schroefafstand (H): 47,5 mm
- Apparaattype: Solid State Relay
- Input: DC
- Contactformaat: SPST
- DC Contactspanning: 0V, 30V
- DC -schakelstroom (sluiting): 0,02A, 100A
- Bedieningstijd: 0,5 ms
- Releasetijd: 0,5 ms
- Length : 6,3 cm
- Width : 5,1 cm
- Height : 2,9 cm
